国产免费人做人爱,少妇被粗大的猛烈进出小说,97色伦2视频在线观看,母亲5免费高清电视剧在线,裸身美女无遮挡永久免费视频,少妇人妻综合久久中文字幕888,亚州日本乱码一区二区三区,久久人妻人人爽精品破学生处,好男人视频免费高清观看

　　砂眼產生的原因分析　　一：型腔內沙粒沒清凈。　　二：澆注前從澆道或冒口等開放處侵入了沙粒。　　三：砂型強度不夠，受外力作用引起脫落。　　四：澆注不連續或澆注速度太慢導致型腔內沙粒不能順利漂浮到冒口上，而滯留在溫度較低的地方。　　五：溫度太高、澆注速度太快沖刷澆道卷入沙粒。

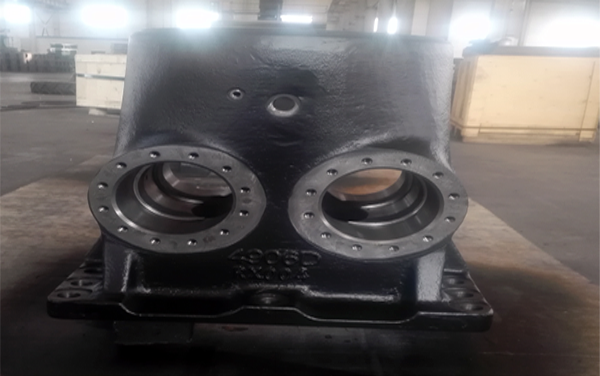

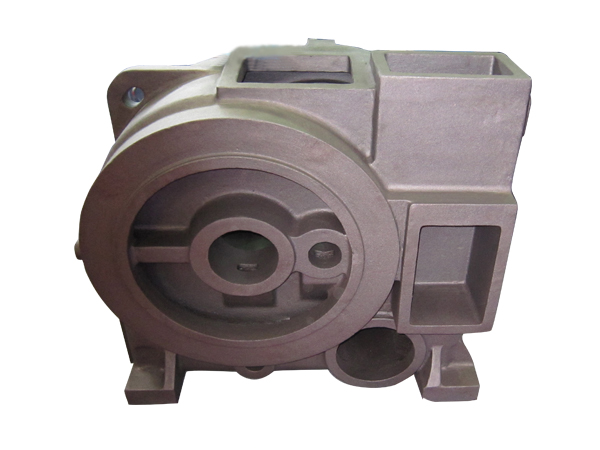

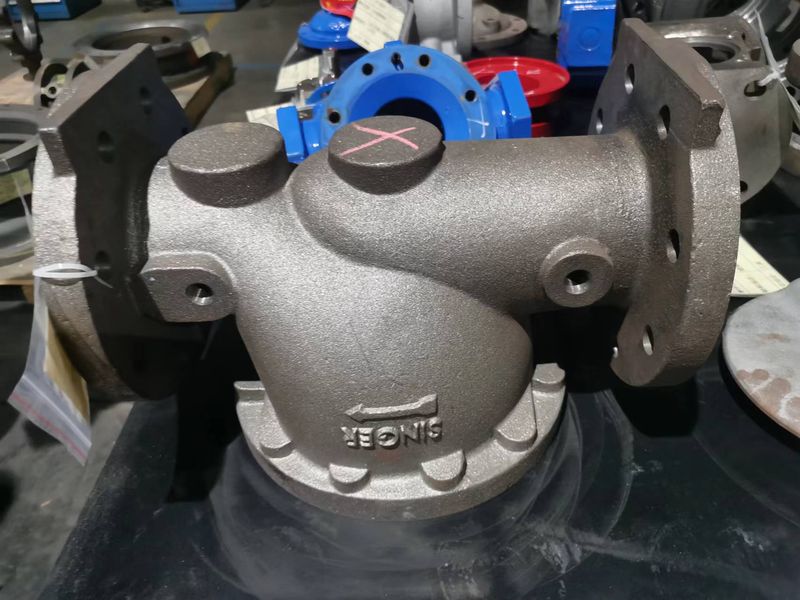

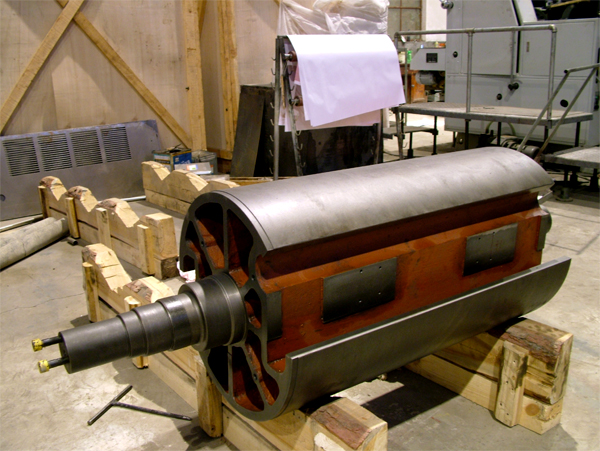

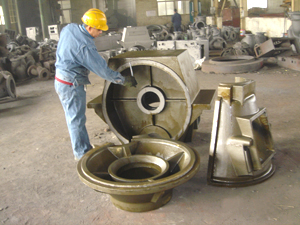

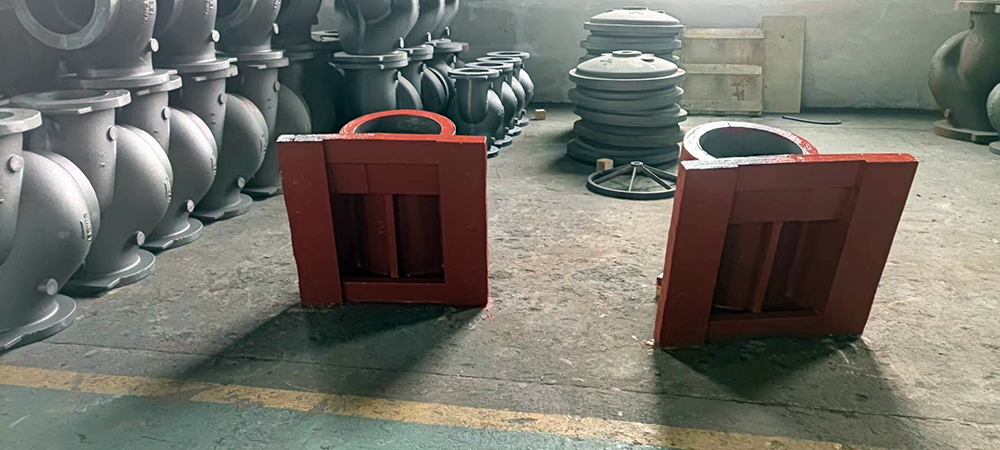

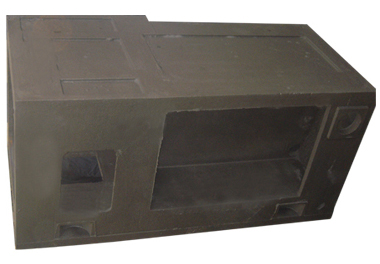

　　鑄造是一種傳統金屬成形行業，機床床身鑄件生產工序多，影響因素多，質量控制難度大，特別的大型機床鑄件，無論從工裝、造型工藝和澆鑄方面都有很高的要求，每個細節都處理好。龍其是鐵水的質量和溫度，對鑄件生產的成敗很關鍵，對鑄件材質和性能都有影響，裂紋是大型機床鑄件的一個敏感問題。如果機床鑄件出現裂紋，除了是鑄件結構本身壁厚差大之外，鐵水材質的性能也是導致裂紋產生的原因。　　在設計機床結構時，除了要根據工作條件和金屬材料性能來確定機床鑄件的幾何形狀，尺寸大小以外，從鑄造合金和鑄造工藝特性的角度來考慮設計的合理性，以避免鑄件的變形、開裂等鑄造缺陷的產生。同時，生產的時候要根據鑄件結構、重量和尺寸大小合理的選擇鑄造工藝，以保證生產出的機床鑄件。　　在生產機床鑄件的過程中，機床結構圖紙在設計的時候要考慮到實際鑄造生產過程中的實際問題，避免與機床鑄件鑄造工藝相沖突，筋板部分要合理布置，筋板布置合理可以大大提高機床鑄件的靜剛度。機床在運行過程中在外力的作用下，鑄件將承受彎曲和扭轉載荷，彎曲和扭轉變形的大小則取決于機床鑄件的截面抗彎和抗扭慣性矩抗彎、抗扭慣性矩大、變形則小，剛度就高。機床結構的合理布局可以顯著地機床的受力狀況，提高機床的剛度。另外，鑄件生產時材料中添加了硅、鋁、鎂、硫、磷等無素，增強的機床鑄件強度，采用的樹脂砂消失模鑄造工藝，使機床鑄件達到高抗震性及高剛性，提高了機床的穩定性。　　機床鑄件是整個機床的支撐，精度要求很高，機床鑄件要經過退火處理，局部淬硬及表面淬硬零部件較多有許多機床鑄件只要求局部表面有高的性比如機床工作臺，T型槽工作臺，落地鏜床工作臺等，除少數機床鑄件采用鹽浴爐局部淬硬外，大部分機床鑄件采用局部表面淬火法。　　機床鑄件要求具有高的穩定性通常在制作工序中有一次或多次穩定化處理，如去應力退火、自然時效處理等，盡量減少殘余內應力，以保證鑄鐵工作臺的穩定性。

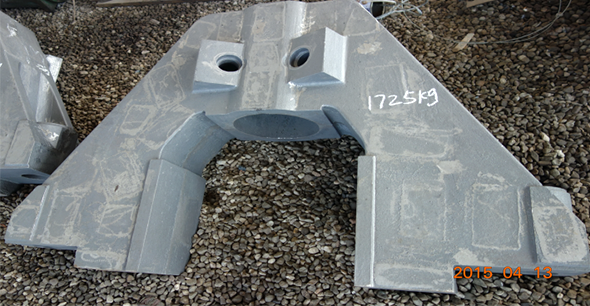

　　鑄鐵的分類　　一．根據碳在鑄鐵中存在形式的不同，鑄鐵可分為 　　白口鑄鐵　　碳除少數溶于鐵素體外，其余的碳都以滲碳體的形式存在于鑄鐵中，其斷口呈銀白色，故稱白口鑄鐵。目前白口鑄鐵主要用作煉鋼原料和生產可鍛鑄鐵的毛坯。　　灰口鑄鐵　　碳全部或大部分以片狀石墨存在于鑄鐵中，其斷口呈暗灰色，故稱灰口鑄鐵。　　麻口鑄鐵　　碳一部分以石墨形式存在，類似灰口鑄鐵；另一部分以自由滲碳體形式存在，類似白口鑄鐵。斷口中呈黑白相間的麻點，故稱麻口鑄鐵。這類鑄鐵也具有較大硬脆性，故工業上也很少應用。　　二．根據鑄鐵中石墨形態不同，鑄鐵可分為 　　灰口鑄鐵　　鑄鐵中石墨呈片狀存在。　　可鍛鑄鐵　　鑄鐵中石墨呈團絮狀存在。它是由一定成分的白口鑄鐵經高溫長時間退火后獲得的。其機械性能（特別是韌性和塑性）較灰口鑄鐵高，故習慣上稱為可鍛鑄鐵。　　球墨鑄鐵　　鑄鐵中石墨呈球狀存在。它是在鐵水澆注前經球化處理后獲得的。這類鑄鐵不僅機械性能比灰口鑄鐵和可鍛鑄鐵高，生產工藝比可鍛鑄鐵簡單，而且還可以通過熱處理進一步提高其機械性能，所以它在生產中的應用日益廣泛。　　各種鑄鐵的用途　　白口鑄鐵　　白口鑄鐵中的碳全部以滲透碳體（Fe3c）形式存在，因斷口呈亮白色。故稱白口鑄鐵，由于有大量硬而脆的Fe3c，白口鑄鐵硬度高、脆性大、很難加工。因此，在工業應用方面很少直接使用，只用于少數要求耐磨而不受沖擊的制件，如拔絲模、球磨機鐵球等。大多用作煉鋼和可鍛鑄鐵的坯料。　　灰口鑄鐵　　鑄鐵中的碳大部或全部以自由狀態片狀石墨存在。斷口呈灰色。它具有良好鑄造性能、切削加工性好，減磨性，耐磨性好、加上它熔化配料簡單，成本低、廣泛用于制造結構復雜鑄件和耐磨件。　　灰口鑄鐵按基體組織不同，分為鐵素體基灰口鑄鐵、珠光體--鐵素體基灰口鑄鐵和珠光體基灰口鑄鐵三類。　　由于灰口鑄鐵內存在片狀石墨，而石墨是一種密度小，強度低、硬度低、塑性和韌性趨于零的組分。它的存在如同在鋼的基體上存在大量小缺口，即減少承載面積，又增加裂紋源，所以灰口鑄鐵強度低、韌性差，不能進行壓力加工。為改善其性能，在澆注前在鐵水中加入一下量的硅鐵，硅鈣等孕育劑，使珠光體基體細化。　　可鍛鑄鐵　　可鍛鑄鐵是用碳、硅含量較低的鐵碳合金鑄成白口鑄鐵坯件，再經過長時間高溫退火處理，使滲碳體分解出團絮狀石墨而成，即可鍛鐵是一種經過石墨化處理的白口鑄鐵。　　可鍛鑄鐵按熱處理后顯微組織不同分兩類；一類是黑心可鍛鑄鐵和珠光可鍛鑄鐵。黑心可鍛鑄鐵組織主要是鐵素體（F）基本+團絮狀石墨；珠光體可鍛鑄鐵組織主要是珠光體（P）基體+團絮狀石墨。另一類是白心可鍛鑄鐵，白心可鍛鑄鐵組織決定于斷面尺寸，小斷面的以鐵素體為基體，大斷面的表面區域為鐵素體、心部為珠光體和退火碳。　　石墨變細小而均勻分布，經過這種孕育處理的鑄鐵。稱為孕育鑄鐵。　　球墨鑄鐵　　在鐵水（球墨生鐵）澆注前加一定量的球化劑（常用的有硅鐵、鎂等）使鑄鐵中石墨球化。由于碳（石墨）以球狀存在于鑄鐵基體中，改善其對基體的割裂作用，球墨鑄鐵的抗拉強度、屈服強度、塑性、沖擊韌性大大提高。并具有耐磨、減震、工藝性能好、成本低等優點，現已廣泛替代可鍛鑄鐵及部分鑄鋼、鍛鋼件、如曲軸、連桿、軋輥、汽車后橋等。
